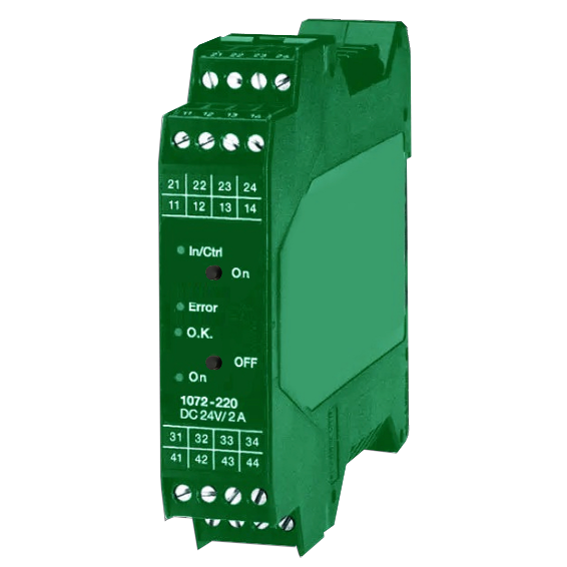

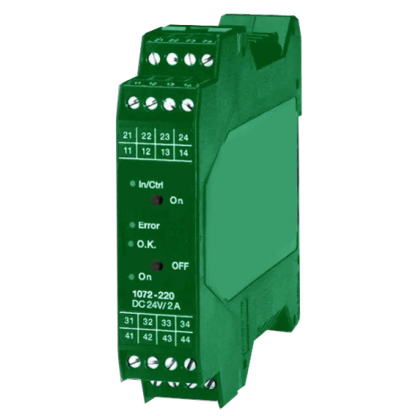

Твердотельное устройство управления питанием YЕМ1072–2А

Datasheet:

Изменения под ваш запрос

Любой продукт из каталога можем изменить под нужные параметры. Или даже разработать что-то принципиально новое.

Ном. напряжение	24В пост. тока
Рабочее напряжение	19,2–36 В пост. тока
Номинальный ток	2А
Потребление тока	25мА
Напряжение пробоя изоляции	500В переменного тока

Задать вопрос

Категория: Автоматизация

Описание
Детали

Описание

Двухполюсный электронный коммутатор для управления магнитными клапанами (гидравлическими, пневматическими механизмами), магнитными тормозами и соединительными устройствами с напряжением питания 24В постоянного тока и номинальным током 2А.
Сочетает в себе свойства типичного автомата защиты с дополнительными функциями диагностики.

Применение

Переключение двухполюсных исполнительных устройств (магнитных клапанов, магнитных тормозов)
Отслеживание состояния нагрузки и сигналов ПЛК
Предотвращение падения напряжения на выходе импульсных источников питания в случае короткого замыкания, в качестве типичного двухполюсного дистанционно управляемого электронного автомата защиты
Защита кабеля под нагрузкой
Визуальное отображения состояния и для подачи сигнала на один из сигнальных контактов
Физическая изоляция двухполюсной цепи в случае перегрузки или короткого замыкания (механическая/ электрическая)

Детали

Ном. напряжение	24В пост. тока
Рабочее напряжение	19,2–36 В пост. тока
Номинальный ток	2А
Потребление тока	25мА
Напряжение пробоя изоляции	500В переменного тока
Потери мощности	1,6Вт
Остаточные пульсации напряжения	до 5% (3х-фазный мост)
Защита от переполюсовки	Встроенная
Нагружаемый выход	двух полюсной переключающий выход (переключение минус и плюс), полевые транзисторы
Макс. рабочая нагрузка	24В пост. тока 2А (нет понижающего коэффициента во всем температурном диапазоне)
Мин. рабочая нагрузка	24 В пост. тока / 50 мА (при пороге обрыва линии 30 мА)
Падение напряжения при In (In = 1A)	0,8В
Время переключения	1мс (на резистивной нагрузке)
Отключение при перегрузке	1.15xIn
Время срабатывания при перегрузке	1с
Ток короткого замыкания	2xIn с ограничением тока
Время срабатывания при коротком замыкании	300мс при In = 1A, 100мс при In = 2A, изоляция 2х полюсов выходной цепи в течение 20мс

Применение

Переключение двухполюсных исполнительных устройств (магнитных клапанов, магнитных тормозов)
Отслеживание состояния нагрузки и сигналов ПЛК
Предотвращение падения напряжения на выходе импульсных источников питания в случае короткого замыкания, в качестве типичного двухполюсного дистанционно управляемого электронного автомата защиты
Защита кабеля под нагрузкой
Визуальное отображения состояния и для подачи сигнала на один из сигнальных контактов
Физическая изоляция двухполюсной цепи в случае перегрузки или короткого замыкания (механическая/ электрическая)

Технические характеристики

Параметр	Значение
Ном. напряжение	24В пост. тока
Рабочее напряжение	19,2–36 В пост. тока
Номинальный ток	2А
Потребление тока	25мА
Напряжение пробоя изоляции	500В переменного тока
Потери мощности	1,6Вт
Остаточные пульсации напряжения	до 5% (3х-фазный мост)
Защита от переполюсовки	Встроенная
Нагружаемый выход	двух полюсной переключающий выход (переключение минус и плюс), полевые транзисторы
Макс. рабочая нагрузка	24В пост. тока 2А (нет понижающего коэффициента во всем температурном диапазоне)
Мин. рабочая нагрузка	24 В пост. тока / 50 мА (при пороге обрыва линии 30 мА)
Падение напряжения при In (In = 1A)	0,8В
Время переключения	1мс (на резистивной нагрузке)
Отключение при перегрузке	1.15xIn
Время срабатывания при перегрузке	1с
Ток короткого замыкания	2xIn с ограничением тока
Время срабатывания при коротком замыкании	300мс при In = 1A, 100мс при In = 2A, изоляция 2х полюсов выходной цепи в течение 20мс
